Dây hợp kim nhôm: Cấp, tính chất, ứng dụng và hướng dẫn tìm nguồn cung ứng

là gì Dây hợp kim nhôm và nó khác với dây nhôm nguyên chất như thế nào?

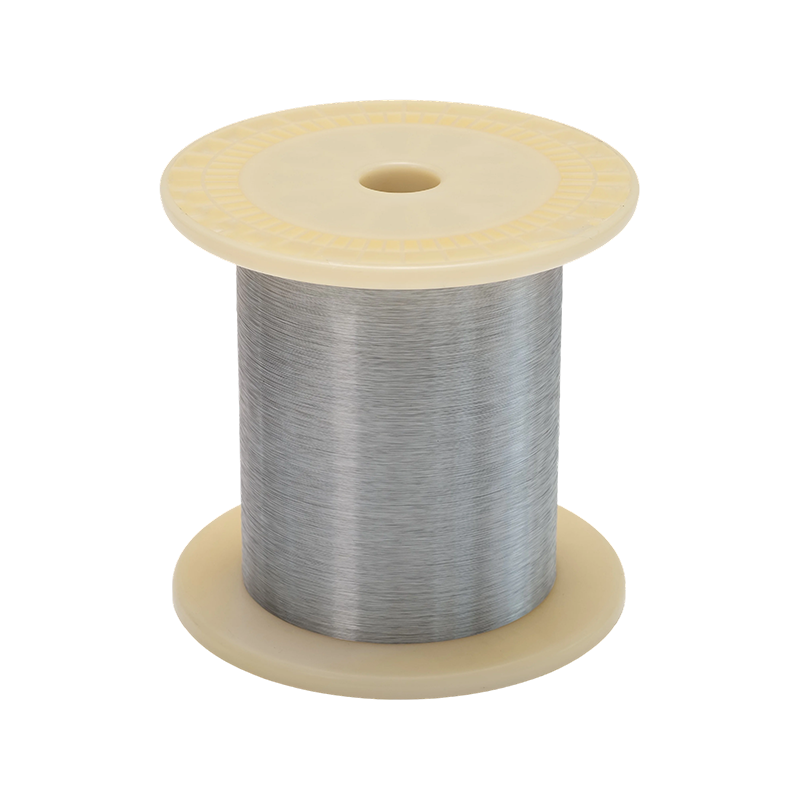

Dây hợp kim nhôm là vật liệu dẫn điện được sản xuất bằng cách thêm một lượng có kiểm soát các nguyên tố hợp kim - phổ biến nhất là magie, silicon, sắt, đồng hoặc kim loại đất hiếm - vào ma trận nhôm cơ bản. Kết quả là dây vẫn giữ được mật độ thấp và khả năng chống ăn mòn vốn có của nhôm đồng thời mang lại độ bền kéo được cải thiện đáng kể, độ ổn định dẫn điện và hiệu suất mỏi.

Dây nhôm nguyên chất (dòng 1xxx, 99% Al) có độ bền kéo tối đa khoảng 60–80 MPa , khiến nó không thích hợp cho các ứng dụng chịu tải hoặc có độ rung cao. Các loại dây hợp kim nhôm phổ biến được sử dụng trong dịch vụ điện và kết cấu bao gồm:

• 1350-H19 - Al cấp điện, gần như tinh khiết, được sử dụng trong dây dẫn điện trên không (ACSR, AAAC)
• 6101 / 6201 — Hợp kim Al-Mg-Si, có thể xử lý nhiệt, độ bền kéo 295–330 MPa, được sử dụng rộng rãi trong dây dẫn AAAC và ACAR
• 5056 / 5154 — Hợp kim Al-Mg, khả năng chống ăn mòn tuyệt vời, phổ biến trong hệ thống dây điện hàng hải và ô tô
• Dòng 8000 (8030, 8176) — Hợp kim Al-Fe-Cu, được NEC phê duyệt để sử dụng làm dây xây dựng thay thế đồng

Điểm khác biệt chính nằm ở cấu trúc vi mô: các nguyên tố hợp kim tạo ra các giai đoạn làm cứng kết tủa hoặc tăng cường dung dịch rắn mà nhôm nguyên chất không có, cho phép các kỹ sư điều chỉnh độ bền, khả năng chống rão và độ dẫn điện cho các yêu cầu thiết kế cụ thể.

Đặc tính cơ và điện: Những điều người mua cần biết

Việc chọn loại dây hợp kim nhôm phù hợp đòi hỏi phải cân bằng hai đặc tính thường đánh đổi lẫn nhau: độ dẫn điện (được đo bằng phần trăm của IACS - Tiêu chuẩn đồng được ủ quốc tế) và độ bền kéo. Bảng dưới đây so sánh các loại có liên quan nhất về mặt thương mại:

Ngoài độ dẫn điện và độ bền, ba đặc tính bổ sung xác định hiệu suất sử dụng lâu dài:

• Khả năng chống leo — Dưới tải trọng kéo dài, dây nhôm có thể giãn ra theo thời gian (leo), gây ra hiện tượng võng dây dẫn trên đường dây trên không. Hợp kim có bổ sung Fe và Si (8030, 6201) có tốc độ rão thấp hơn đáng kể so với nhôm nguyên chất.
• Chống mỏi — Nứt do mỏi do rung động là dạng hư hỏng chủ yếu của dây dẫn trên không. 6201 và hợp kim pha tạp đất hiếm cho thấy giới hạn độ bền mỏi Cao hơn 30–50% hơn 1350-H19 ở đường kính tương đương.
• Chống ăn mòn — Lớp màng alumina tự nhiên (Al₂O₃) trên tất cả các hợp kim nhôm mang lại khả năng bảo vệ khí quyển tốt. Hợp kim chứa Mg (dòng 5xxx) hoạt động tốt nhất trong môi trường phun muối và ven biển.

Các ứng dụng chính trong các ngành công nghiệp

Dây hợp kim nhôm được sử dụng trên nhiều thị trường cuối cùng hơn dự đoán của hầu hết người mua. Mỗi ứng dụng đặt ra một loạt các yêu cầu riêng biệt về đặc tính của dây.

Truyền tải và phân phối điện

Thị trường lớn nhất cho dây hợp kim nhôm là dây dẫn điện trên cao. Dây dẫn hoàn toàn bằng hợp kim nhôm (AAAC) chỉ sử dụng dây bện 6201, mang lại tỷ lệ cường độ trên trọng lượng vượt trội so với ACSR (nhôm gia cố bằng thép) trên các nhịp lên tới 500 m. Việc nâng cấp cơ sở hạ tầng truyền tải toàn cầu, đặc biệt là ở Châu Á và Trung Đông, đang thúc đẩy nhu cầu về dây 6201 cường độ cao với đường kính từ 2,0 mm đến 4,5 mm.

Dây điện xây dựng và xây dựng

Sau nhiều thập kỷ lo ngại về lỗi kết nối với dây nhôm nguyên chất cũ hơn, dây hợp kim dòng 8000 (8030, 8176) đã được phát triển để loại bỏ những vấn đề này. NEC Điều 310 và UL 83 hiện liệt kê rõ ràng hợp kim dòng 8000 là vật liệu dẫn điện được phê duyệt cho các mạch nhánh trong các tòa nhà dân cư và thương mại. Độ dẫn điện của nó phù hợp với nhôm loại 1350, trong khi độ dẻo và khả năng chống rão được cải thiện ở các đầu cuối khiến nó trở thành vật liệu thay thế hiệu quả về mặt chi phí cho đồng, vốn có giá xấp xỉ Thêm 3–4× mỗi kg .

Bộ dây điện dành cho ô tô và xe điện

Giảm trọng lượng là ưu tiên hàng đầu của các OEM ô tô. Việc thay thế đồng bằng dây hợp kim nhôm trong bộ dây trên thân xe và các kết nối pin có thể giảm trọng lượng của bộ dây bằng cách 40–48% . Thách thức là đạt được độ linh hoạt vừa đủ ở các kích thước nhỏ (0,35–0,5 mm2), đó là lý do tại sao các hợp kim vi mô Al-Fe-Cu và Al-Mg-Si với quy trình kéo và ủ chuyên dụng được sử dụng thay vì các loại tiêu chuẩn. Tesla, Toyota và một số OEM châu Âu đã chuyển cáp pin dòng điện cao sang dây hợp kim nhôm trên các dòng xe điện của họ.

Hàn và sản xuất phụ gia

Dây hàn hợp kim nhôm ER4043 và ER5356 là hai vật liệu phụ được chỉ định rộng rãi nhất để hàn MIG/TIG các kết cấu nhôm. ER4043 (Al-Si) tạo ra độ nhạy vết nứt thấp hơn và hình dáng hạt mịn hơn; ER5356 (Al-Mg) mang lại độ bền kéo cao hơn ở vùng hàn ( ~260 MPa so với ~190 MPa đối với ER4043) và là lựa chọn ưu tiên cho các mối hàn kết cấu và hàng hải. Các họ hợp kim tương tự hiện được sử dụng làm dây nguyên liệu trong sản xuất bồi đắp hồ quang dây (WAAM) cho các bộ phận dụng cụ và hàng không vũ trụ lớn.

Quy trình sản xuất: Từ thanh đến dây cuối cùng

Hiểu cách sản xuất dây hợp kim nhôm giúp người mua đánh giá các tuyên bố về chất lượng và chỉ định các thông số sản phẩm chính xác.

1. Hợp kim và đúc – Các thỏi nhôm được nấu chảy trong lò nung cảm ứng hoặc đốt gas. Các nguyên tố hợp kim được thêm vào theo tỷ lệ chính xác, được khử khí bằng dòng nitơ hoặc argon để loại bỏ độ xốp của hydro và đúc thành que thông qua quá trình đúc liên tục (quy trình Properzi hoặc Conform) đến đường kính 9–20 mm.
2. Cán nóng — Thanh đúc ngay lập tức được cán nóng ở 400–500 ° C thông qua một loạt các đường lăn để tinh chỉnh cấu trúc hạt và đạt được đường kính thanh mục tiêu (thường là 9,5 mm đối với nguyên liệu kéo dây).
3. Vẽ dây — Thanh được kéo qua cacbua vonfram hoặc khuôn kim cương theo nhiều đường, giảm dần đường kính. Ủ trung gian ở 300–380 °C được áp dụng khi cần thiết để khôi phục độ dẻo giữa các giai đoạn kéo.
4. Xử lý nhiệt (nóng) — Đối với các hợp kim có thể xử lý nhiệt (6xxx, 2xxx), xử lý nhiệt dung dịch sau đó là lão hóa nhân tạo (T6, T81) phát triển cấu trúc vi mô được làm cứng kết tủa mang lại cho dây các đặc tính cơ học cuối cùng.
5. Xử lý bề mặt và cuộn dây — Dây có thể được phủ một lớp dầu nhẹ để chống ăn mòn hoặc mạ thiếc/kẽm để tương thích với đầu nối, sau đó quấn vào cuộn hoặc cuộn theo trọng lượng do khách hàng chỉ định.

Các điểm kiểm tra chất lượng chính bao gồm thành phần hóa học (phép đo quang phổ OES), kiểm tra độ bền kéo theo tiêu chuẩn ASTM B557, đo điện trở suất theo tiêu chuẩn ASTM B193 và kiểm tra bề mặt để tìm các vết khuôn hoặc đường nối tạo ra các vị trí bắt đầu mỏi.

Cách tìm nguồn dây hợp kim nhôm: Tiêu chuẩn, thông số kỹ thuật và đánh giá nhà cung cấp

Các nhóm mua sắm lần đầu tìm nguồn cung ứng dây hợp kim nhôm - hoặc chuyển đổi nhà cung cấp - nên tham khảo các tiêu chuẩn sau để xác định các thông số kỹ thuật của họ:

• ASTM B396 / B397 - Dây dẫn hợp kim 6201-T81 được đặt đồng tâm
• ASTM B800 / B801 — Dây hợp kim 8000-series dùng trong xây dựng
• IEC 62004 - Dây hợp kim nhôm chịu nhiệt dùng làm dây dẫn trên không
• AWS A5.10 - Que hàn nhôm trần và hợp kim nhôm
• GB/T 23308 — Tiêu chuẩn quốc gia của Trung Quốc về dây hợp kim nhôm dùng trong dây dẫn trên không (có liên quan đến việc tìm nguồn cung ứng chuỗi cung ứng ở Châu Á-Thái Bình Dương)

Khi đánh giá nhà cung cấp, hãy yêu cầu giấy chứng nhận kiểm tra nhà máy (MTC) bao gồm số nhiệt/lô, thành phần hóa học, kết quả kiểm tra độ bền kéo và độ giãn dài cũng như dữ liệu điện trở suất. Các nhà sản xuất có uy tín sẽ tham khảo chứng nhận phòng thí nghiệm của bên thứ ba (ISO/IEC 17025) để thử nghiệm nội bộ của họ. Đối với các ứng dụng quan trọng hoặc khối lượng lớn, hãy cân nhắc yêu cầu kiểm tra nghiệm thu tại nhà máy (FAT) có chứng kiến ​​hoặc kiểm tra của bên thứ ba tại nhà máy trước khi vận chuyển.

Thời gian thực hiện cho các loại tiêu chuẩn (1350, 8030, 6201) thường dao động từ 4–8 tuần xuất xưởng cho đơn hàng trên 5 tấn. Thành phần hợp kim tùy chỉnh, đường kính không chuẩn hoặc nhiệt độ đặc biệt có thể yêu cầu 10–16 tuần và số lượng đặt hàng tối thiểu là 2–5 MT cho mỗi kích cỡ.
